Как сильфонные соединения компенсируют смещения трубопроводов

Промышленные трубопроводы и воздуховоды постоянно подвергаются различным нагрузкам. Изменение температуры, вибрация оборудования, тепловое расширение и особенности монтажа могут приводить к осевым, боковым и угловым смещениям. Если такие движения не компенсировать, дополнительная нагрузка передается на воздуховоды, сварные швы, опоры и подключенное оборудование. Для решения этой задачи применяются гибкие сильфонные соединения, способные поглощать перемещения и повышать гибкость всей системы.

Что такое фасонное сильфонное соединение?

Фасонное сильфонное соединение представляет собой гибкий компенсационный элемент с гофрированной конструкцией. В отличие от жесткого соединения, сильфон способен деформироваться в заданном диапазоне, позволяя связанным участкам трубопровода перемещаться относительно друг друга.

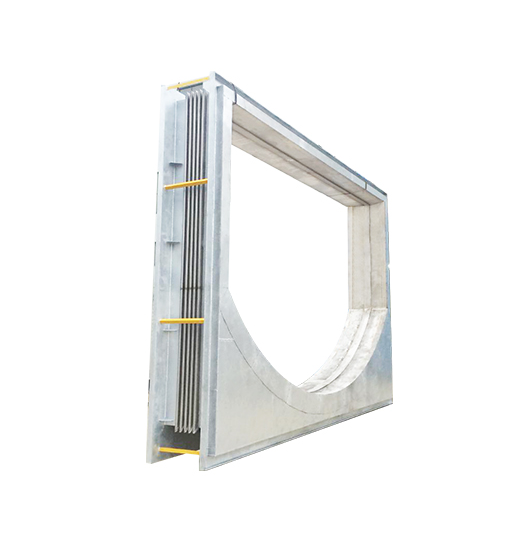

Особенно востребованы прямоугольные сильфонные компенсаторы для квадратных и прямоугольных воздуховодов. Их форма соответствует конфигурации промышленного воздуховода, поэтому они могут использоваться без значительного изменения общей конструкции системы.

Какие смещения компенсирует сильфон?

Основное преимущество гофрированного сильфонного соединения заключается в способности компенсировать несколько типов движения. При осевом смещении сильфон сжимается или растягивается, компенсируя изменение длины трубопровода вследствие температурных колебаний.

При боковом перемещении гибкая конструкция позволяет соединенным участкам смещаться в поперечном направлении. Угловое смещение также может восприниматься за счет деформации гофрированной части. В реальных промышленных системах несколько типов перемещения могут возникать одновременно, поэтому способность компенсировать комбинированное движение имеет большое практическое значение.

Где применяются прямоугольные сильфонные компенсаторы?

Фасонные сильфонные соединения используются в различных промышленных воздуховодных системах. Они подходят для дымоходов, входных и выходных патрубков вентиляторов, систем пылеулавливания и трубопроводов отвода отработавших газов.

Например, в системах с горячими газами изменение температуры может вызывать заметное тепловое расширение. Гибкий компенсатор создает контролируемую зону для перемещения, снижая передачу избыточных нагрузок на соседние элементы конструкции.

Материалы и конструкция сильфонных соединений

Материал компенсатора выбирается с учетом рабочей температуры, давления, химического состава среды и условий эксплуатации. В зависимости от требований могут использоваться различные виды стали, включая нержавеющие и углеродистые стали.

Компания Wuxi Zhongbo Machinery Manufacturing Co., Ltd. предлагает фасонные сильфонные компенсаторы для систем с квадратными и прямоугольными трубами. Конструкция может иметь различные варианты углов и высоты сильфона, что позволяет адаптировать соединение к конкретной конфигурации воздуховода.

Как выбрать подходящий компенсатор?

Перед установкой необходимо определить размеры воздуховода, направление и величину ожидаемого перемещения, рабочую температуру и давление. Также важно учитывать материал трубопровода, характеристики транспортируемой среды, условия монтажа и особенности опорной конструкции.

Правильно подобранное гофрированное сильфонное соединение позволяет создать гибкий участок трубопровода, рассчитанный на предусмотренные проектом перемещения. Для прямоугольных промышленных воздуховодов такая конструкция является практичным решением, объединяющим соответствие геометрии системы и способность компенсировать механические и тепловые деформации.
